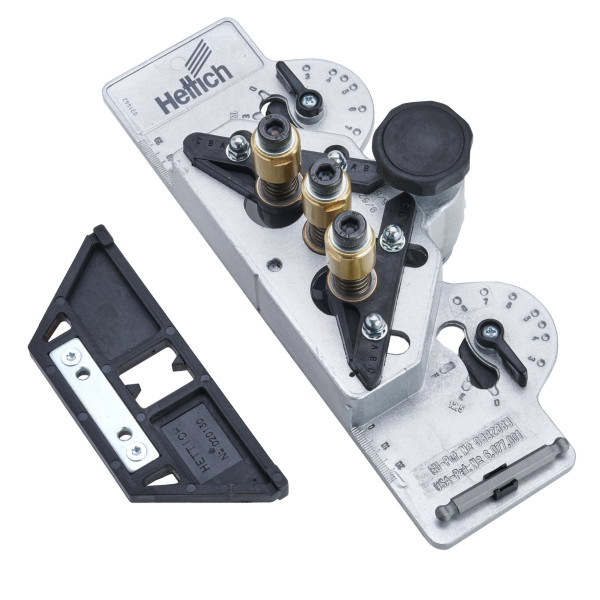

Bohrlehre DrillJig Scharnier

- Scharniermontage leicht gemacht: Mit einer handelsüblichen Hand-Bohrmaschine und der Bohrlehre DrillJig Scharnier lassen sich Hettich-Bohrbilder überall realisieren - einfach, rational, schnell und exakt.

- Egal – ob zum Nachrüsten von Türen bei bereits eingebauten Regalen oder Stollenwänden, bei Einzel- oder Sonderanfertigungen.
- die Bohrlehre DrillJig Scharnier macht unrentables und zeitaufwendiges Maschineneinrichten überflüssig – einfach bohren und montieren, fertig!

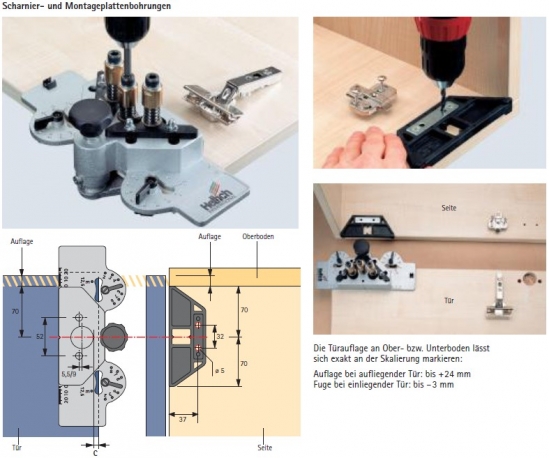

- Die Türauflage an Ober- bzw. Unterboden lässt sich exakt an der Skalierung markieren.
- Auflage bei aufliegender Tür bis +24mm
- Fuge bei einliegender Tür bis -3mm

- Türstärken ab 16 mm.
- Präzise, ausrissfreie Scharbier und Montageplattenbohrungen.
- Winkliges, exaktes Bohren mit Hartmetall bestückten Bohrern.
- Kein Weglaufen des Bohrers bei angeschnittenen Bohrungen.
- Handelsübliche Bohrmaschinen 230 V/min. 350 W oder Akku-Schrauber min. 9,6 V.
- Variable C-Maß Einstellung: von min. 2 mm auf max. 8 mm; Skalenpunkt E12,5 = Bohrbild-Einstellung für Selekta Pro 2000.

Bohrbildeinstellung:
Generell ist werkseitig das Bohrbild 52-5,5 eingestellt. Durch einfaches Umstecken der 2,5 mm Bohrer
wird aus dem Bohrbild 52-5,5 das Bohrbild 52-9.

Folgende Scharnier- und Montageplattenserien sind mit der Hettich DrillJig Scharnier zu verarbeiten:
- sensys
- Intermat
- Ecomat
- Slide-on
- Selekta Pro 2000
- Montageplattenserie System 8099
- Montageplattenserie System 9000

Set besteht aus:
1 Bohrkörper Scharnier
1 Bohrkörper Montageplatte
1 Sechskantmitnehmer
1 Bohrer ø 35 mm montiert
2 Bohrer ø 2,5 mm montiert
