Bohrlehre DrillJig Verbindungsbeschlag
Für die schnelle, rationelle, einfache aber präzise Montage von Hettich Exzenter-Verbindungsbeschlägen ist nur die Bohrlehre DrillJig VB und eine handelsübliche Hand-Bohrmaschine erforderlich.
• Nachrüsten von Konstruktionsböden
• Einzel- oder Sonderanfertigungen
• Präzise, ausrissfreie – auch winklige Bohrungen
• Hartmetall bestückte Bohrer
• Kein ”Weglaufen” des Bohrers bei angeschnittenen Bohrungen

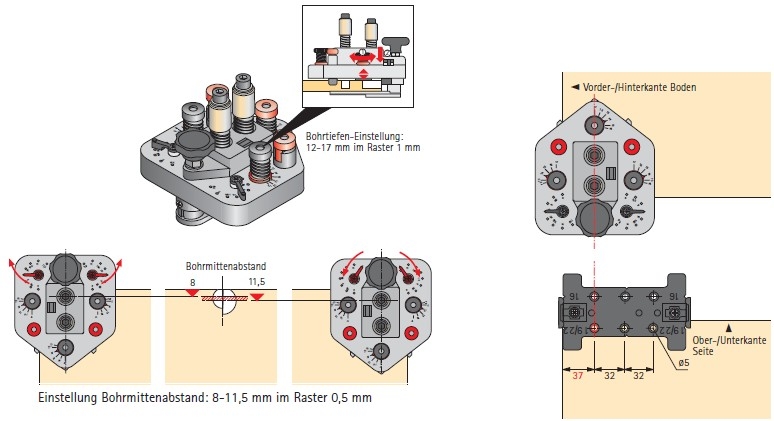

• Bohrungen im Raster 32 mm
• Fixanschlag 37 mm (= Achsabstand Lochreihe zu Seitenvorderkante)
• Bohrdurchmesser 5 mm
• Für Holzstärken 16/19 und 22 mm
• Handelsübliche Bohrmaschinen 230 V/min. 350 W oder Akku-Schrauber min. 9,6 V
DrillJig VB ist einsetzbar für:
• Exzenter-Verbindungsbeschläge VB 18/19/20/21/35/35M/36/36M
• Verbindungsbeschlag VB 135
• Tablarverbinder Toolex VB 54 – 16/19/23 E

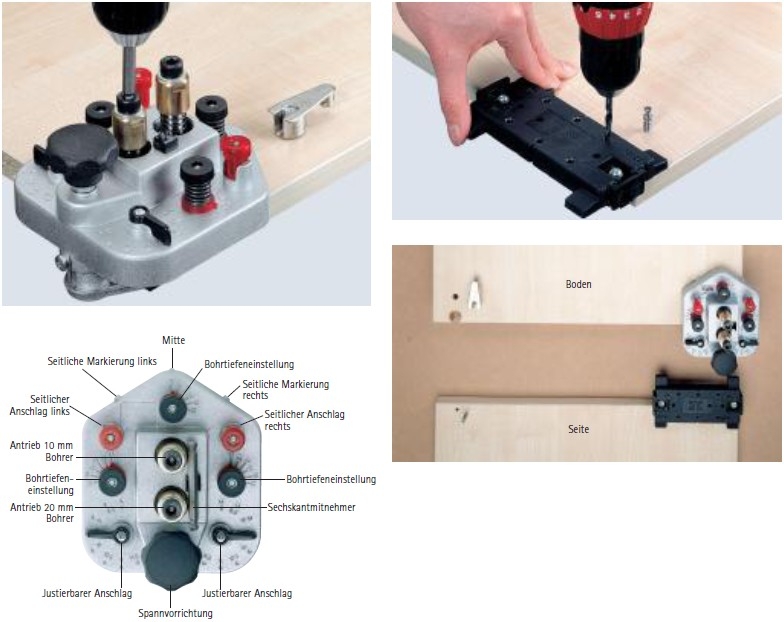

Set Bohrlehre DrillJig VB besteht aus:
1 Bohrkörper VB
1 Bohrkörper Dübel
1 Bohrer ø 10 mm montiert
1 Bohrer ø 20 mm montiert, für VB35/35M/36/36M und VB135
1 Sechskantmitnehmer
Artikelbewertungen:
Autor: . G. am 28.09.2010
Bewertung:
Für den Bastel- Heimwerker sicherlich nicht Schlecht. Aber wenn man häufiger damit Arbeiten will ist sie nicht so das Wahre. Denn wenn ich die Verbindungsschablone und die Türbänderschablone brauche, ist die Hettich BlueMax als Ständerbohrmaschine genauer und bei einem Aktionspreis in der Heimwerker- Ausführung sogar billiger.
